TETRAX2 e QUADRA di Joskin sono i due modelli di carribotte che spiccano per la decisa personalizzazione e accurata scelta dei materiali. La gamma infatti conta 13 serie con 75 modelli in totale, con più di 1.200 opzioni per l'elaborazione del vostro carrobotte per lo spargimento del liquame.

Grande ricerca è stata fatta anche per quanto riguarda i materiali, gli acciai speciali a elevata soglia di elasticità consentono di ridurre o eliminare del tutto le traverse e i rinforzi laterali, per avere un minor peso e maggiore resistenza. Joskin è in grado, quindi, di attrezzare ogni unità in base alle singole richieste.

L’assemblaggio è standardizzato, con componenti installati a richiesta e testati sul campo. Il know how di Joskin si basa su più di 30.000 carribotte già prodotti e al lavoro in tutto il mondo.

Joskin TETRAX2 e QUADRA
Joskin TETRAX2 e QUADRA

Barre a calate, un vero plus

Per i modelli TETRAX2 e QUADRA di Joskin il liquame e il digestato sono risorse preziose gestire. Sono una fonte naturale di nutrienti che può essere distribuita con precisione sul terreno, contribuendo a ridurre notevolmente la spesa per i fertilizzanti chimici.

Il presupposto principale per l’impiego ottimale dei liquami è lo spandimento omogeneo. I distributori di precisione separano e distribuiscono il liquame in modo estremamente preciso, con un coefficiente di errore inferiore al 5%.

Joskin TETRAX2 e QUADRA

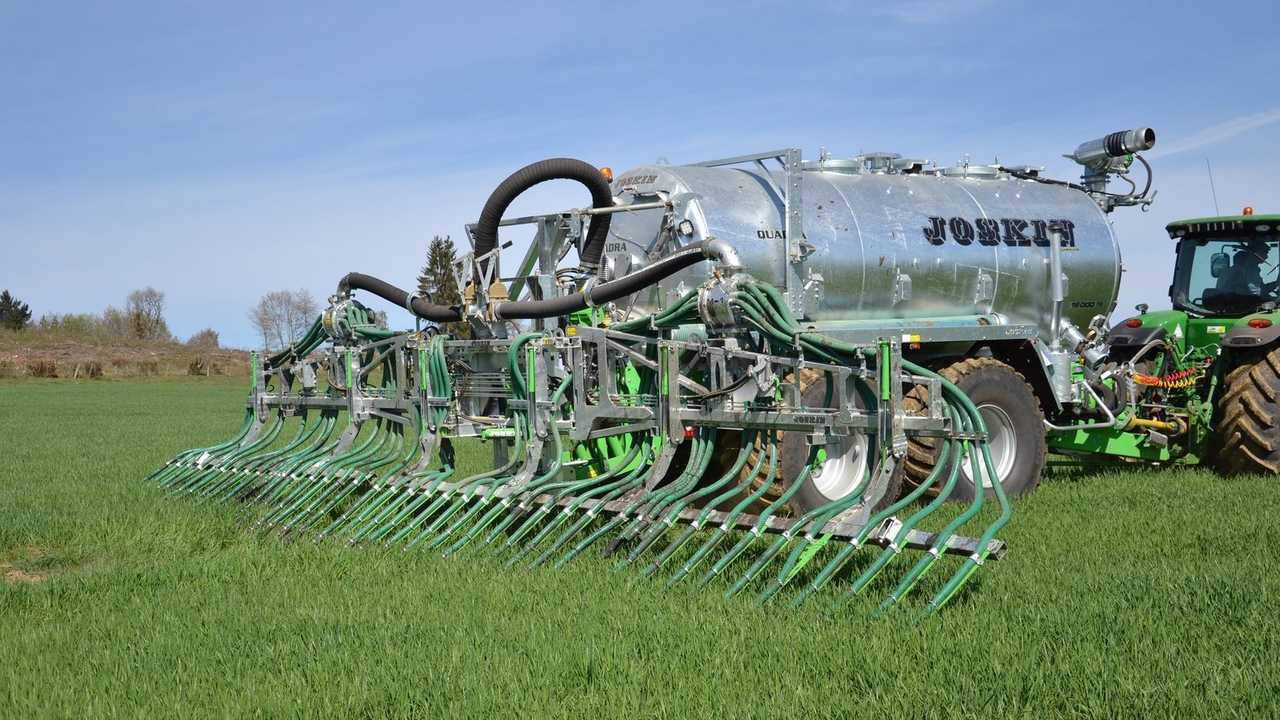

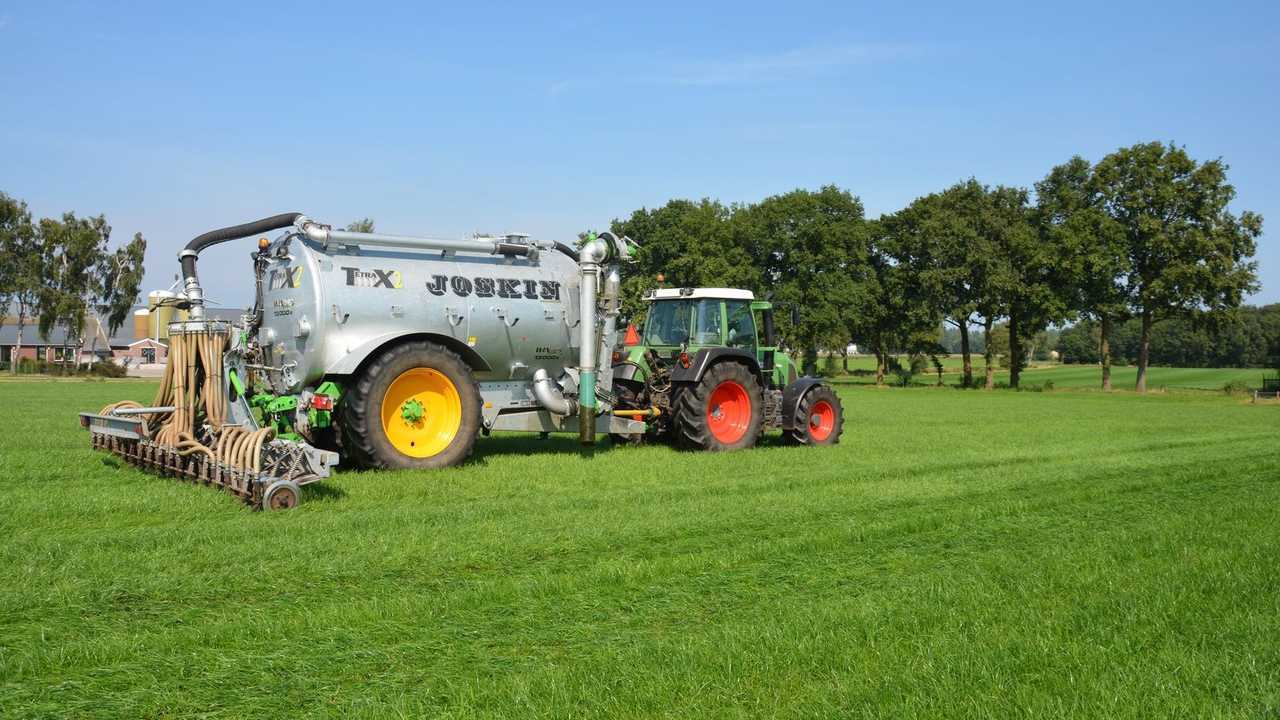

Sistema molto utilizzato all’estero che però sta prendendo piede anche in Italia negli ultimi anni è la barra a calate. Grazie a tale strumento è possibile distribuire il liquame su tutte le coltivazioni in atto, ad esempio cereali autunno-vernini, prato stabile, foraggere, riuscendo a localizzare il prodotto con la massima precisione. Queste barre possono essere in effetti installate sui carri botte Joskin, in particolare sui modelli TETRAX2 e QUADRA.

Pressione al suolo ridotta

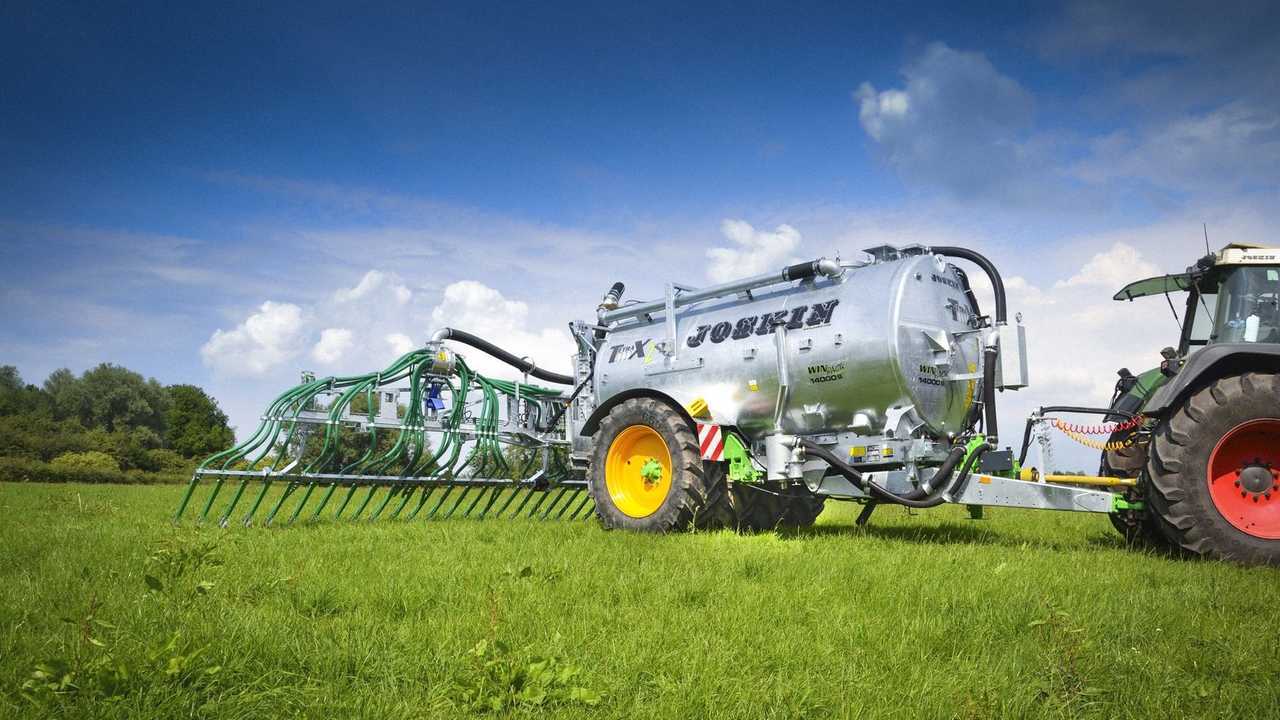

Il Joskin TETRAX2 è un carrobotte con 4 ruote allineate sullo stesso asse di misura 650/65R42, per un totale di 2,6 m di larghezza di contatto al suolo, molto compatto, per una distribuzione delle masse ottimale per limitare il compattamento del terreno.

Joskin TETRAX2 e QUADRA

La cisterna è saldata per tutta la sua lunghezza a una struttura autoportante, e questo consente di avere un carrobotte con trazione semplice che concentra le sollecitazioni sul telaio integrato. La cisterna ha una capacità che varia da 10.775 l per la versione più piccola, fino ad un massimo di 16.000 l per la versione più capiente.

In base al prodotto che si necessita distribuire è possibile installare un sistema di pompaggio con pompa a spirale, a lobi o vacuum. Su questo rimorchio è possibile installare tutti i tipi di iniettore, il TERRADISC solo sulla versione da 16.000 l e le barre a calate fino a 15 m di larghezza di lavoro.

TETRAX2 Capacità    (l) Freni (mm) Diametro cisterna (mm)
10700 S 10.775 406x120 2.000
13000 S 12.900 406x120 2.100
14000 S 14.036 406x120 2.100
16000 S 16.000 406x120 2.100

Presente come standard su tutta la gamma, il sistema automatico permette di gestire tutte le funzioni elettroidrauliche tramite una sequenza programmata in base all’attrezzo selezionato. Le sequenze di spandimento differiscono da attrezzo ad attrezzo e per questo sono tutte registrate nella memoria del touch Control.

Tutti i carribotte Joskin possono essere dotati di un sistema di lubrificazione centralizzato o automatico. Questo sistema costituisce un'importante fonte di risparmio di tempo durante la manutenzione.

Doppio assale, per grandi volumi

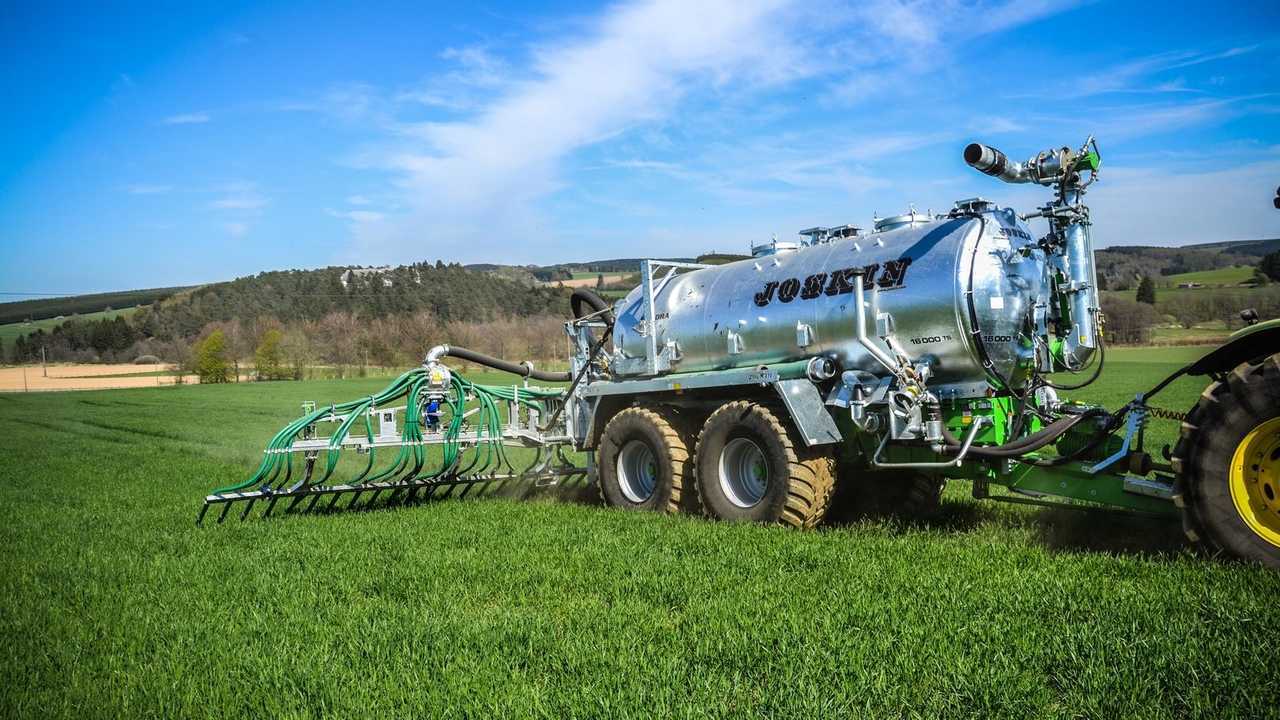

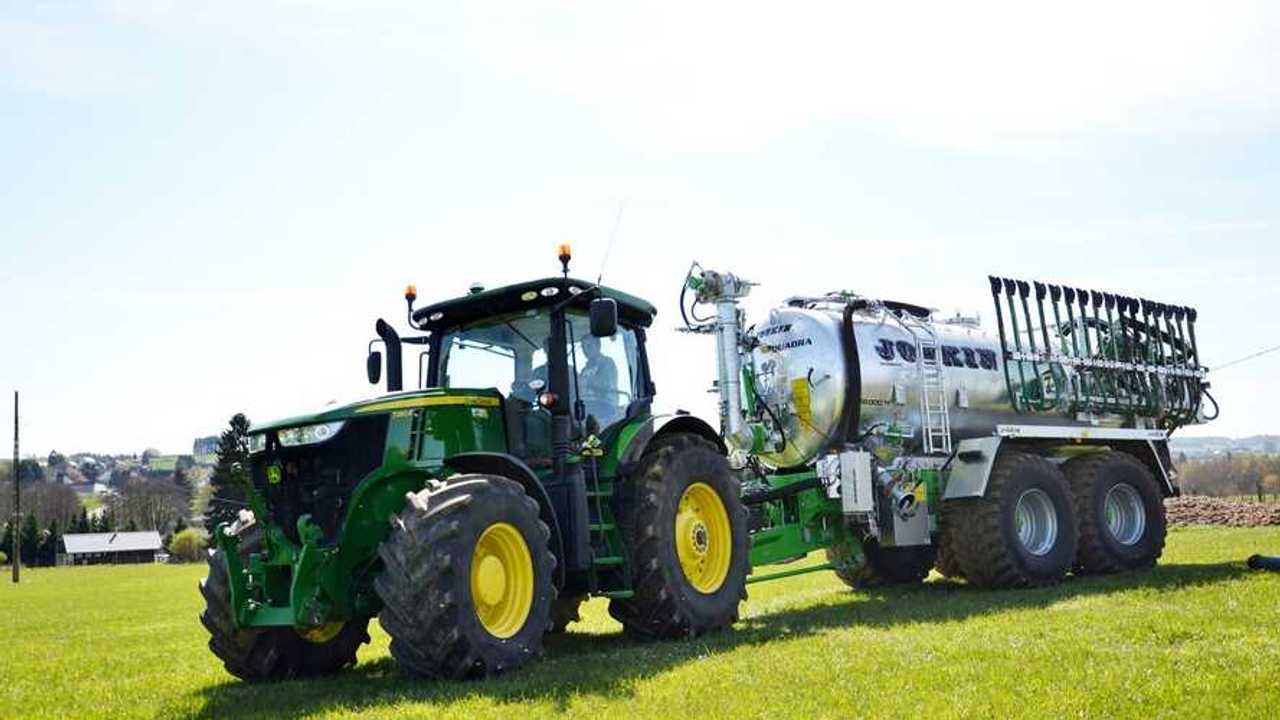

Il modello QUADRA di Joskin è invece un carrobotte a doppio assale adatto ai lavori intensivi di trasporto e spandimento di liquame. Il telaio è dotato di punti di ancoraggio integrati, per installare facilmente un eventuale sollevatore a 4 punti.

Joskin TETRAX2 e QUADRA

Il comfort di trasporto su strada è dato da un telaio sovradimensionato abbinato a un timone a balestre a molle trasversali. Questo carrobotte ha una capacità che varia da 14.000 L fino ad arrivare a 20.200 L per la versione top di gamma.

Modelli QUADRA Capacità (l) Freni (mm) Diametro cisterna (mm)
14000 TS 14.499 406x120 1.900
16000 TS 16.283 406x120 1.900
18000 TS 18.200 420x180 2.000
20000 TS 20.200 420x180 2.100



È possibile installare tutti i tipi di pompa tranne quella a spirale. Di serie anche un sistema di trasmissione del tipo Hydro-Tandem, che garantisce una maggior stabilità di guida e un comfort migliorato nel trasporto su strada.

Questo sistema si basa su quattro o sei ammortizzatori idraulici che sono disposti a coppie o terzine a monte degli assali, da una parte e dall'altra del telaio. Quelli che sono sullo stesso lato sono collegati tra loro a circuito chiuso e la circolazione dell'olio può avvenire seguendo il principio dei vasi comunicanti.

L’indipendenza dei circuiti sui due lati del rimorchio, unita alle proprietà di incomprimibilità dell’olio, garantisce una perfetta stabilità laterale ed evita il rollio. Pertanto, il Joskin QUADRA tende molto meno ad inclinarsi in curva e in pendenza. La macchina si può dotare di un sistema di pesatura dinamica che va ad installarsi sulle sospensioni.

Due sensori collocati sul circuito idraulico del sistema di trasmissione e un sensore di pressione sulla sospensione del timone sono collegati a una centralina e inviano i dati inerenti al peso direttamente sul monitor in cabina. Questo sistema è compatibile con la tecnologia ISOBUS, che sostituisce il monitor originale della macchina.
